Trong ngành gia công cơ khí chính xác, không phải mọi chi tiết đều có thể được tạo ra bằng máy phay CNC hay máy tiện CNC. Đối với những vật liệu có độ cứng cao hoặc các chi tiết có hình dạng phức tạp, công nghệ máy cắt dây EDM là giải pháp được nhiều doanh nghiệp lựa chọn nhờ khả năng gia công với độ chính xác gần như tuyệt đối.
Máy cắt dây EDM không sử dụng dao cắt truyền thống mà ứng dụng hiện tượng phóng điện để tách vật liệu. Điều này giúp gia công các chi tiết có biên dạng tinh xảo mà vẫn đảm bảo độ chính xác, chất lượng bề mặt và hạn chế biến dạng.
Vậy máy cắt dây EDM là gì, hoạt động như thế nào và vì sao thiết bị này ngày càng được ứng dụng rộng rãi trong ngành cơ khí hiện đại? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

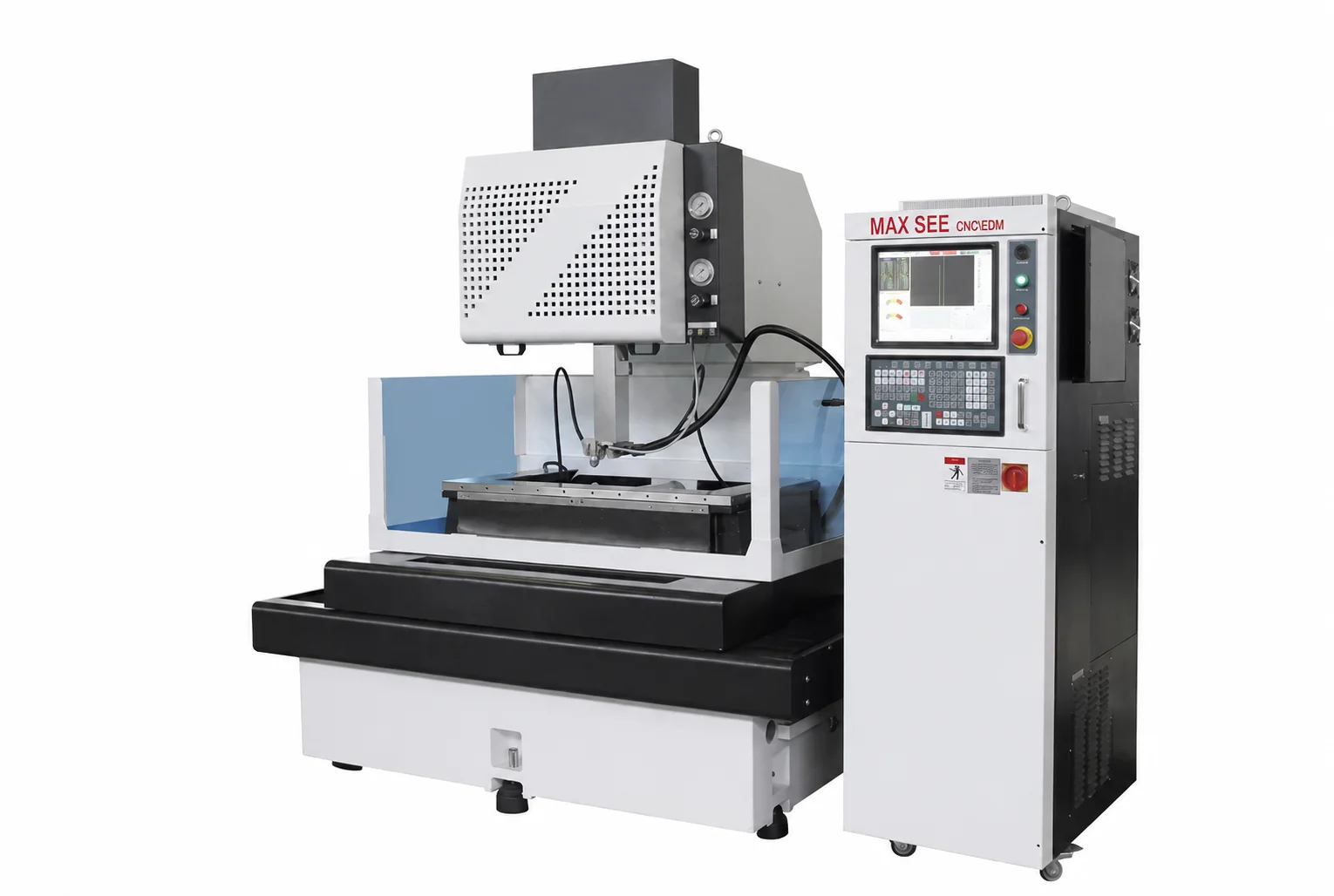

Máy cắt dây EDM (Wire Electrical Discharge Machining) là thiết bị gia công sử dụng tia lửa điện để cắt vật liệu dẫn điện. Quá trình cắt được thực hiện nhờ dây điện cực có đường kính rất nhỏ (thường bằng đồng hoặc đồng thau) di chuyển liên tục trong môi trường chất điện môi.
Khác với phương pháp cắt truyền thống, máy cắt dây EDM không tạo lực cắt trực tiếp lên phôi. Thay vào đó, vật liệu được loại bỏ bằng hàng triệu tia lửa điện phát sinh giữa dây điện cực và phôi gia công.
Nhờ nguyên lý này, máy có thể gia công các vật liệu có độ cứng rất cao mà không làm biến dạng chi tiết.
Để hoạt động ổn định và đạt độ chính xác cao, máy cắt dây EDM bao gồm nhiều bộ phận quan trọng.
Là trung tâm điều khiển toàn bộ quá trình gia công.
Bộ điều khiển sẽ:
Đây là bộ phận trực tiếp tạo ra tia lửa điện.
Các loại dây phổ biến gồm:
Đường kính dây thường dao động từ 0,1 mm đến 0,3 mm, tùy theo yêu cầu gia công.
Hệ thống này giúp dây điện cực luôn di chuyển ổn định và duy trì độ căng phù hợp trong suốt quá trình cắt.
Là nơi cố định phôi gia công.
Độ cứng và độ ổn định của bàn máy ảnh hưởng trực tiếp đến độ chính xác của sản phẩm.
Máy cắt dây EDM sử dụng nước khử ion làm chất điện môi.
Chất điện môi có nhiệm vụ:
Đây là bộ phận tạo ra các xung điện liên tục giữa dây điện cực và phôi.
Thông số xung điện quyết định:
Nguyên lý hoạt động của máy cắt dây EDM dựa trên hiện tượng phóng điện giữa dây điện cực và vật liệu gia công.
Quá trình này diễn ra theo các bước sau:
Kỹ sư sử dụng phần mềm CAD/CAM để thiết kế chi tiết và tạo chương trình điều khiển máy.
Phôi được cố định chắc chắn trên bàn máy.
Dây điện cực được luồn qua hệ thống dẫn dây và thiết lập đúng vị trí.
Khi máy hoạt động:
Nhiệt độ tại điểm phóng điện có thể lên đến hàng nghìn độ C, làm nóng chảy và bốc hơi vật liệu ngay tại vị trí cần gia công.
Các hạt vật liệu nóng chảy được nước khử ion cuốn ra khỏi vùng gia công.
Quá trình này diễn ra liên tục cho đến khi hoàn thành đường cắt theo chương trình.
Máy cắt dây EDM có thể gia công:
Độ cứng của vật liệu gần như không ảnh hưởng đến khả năng gia công.
Do không sử dụng dao cắt tiếp xúc trực tiếp với phôi nên:
Đây là ưu điểm đặc biệt quan trọng đối với các chi tiết mỏng hoặc có kết cấu phức tạp.
Máy cắt dây EDM có thể đạt dung sai chỉ vài micron.
Nhờ đó, thiết bị được sử dụng rộng rãi trong:
Máy có thể tạo ra:
Đây là những hình dạng rất khó thực hiện bằng phương pháp cắt truyền thống.
Nhờ khả năng điều khiển chính xác quá trình phóng điện, sản phẩm sau gia công có:
Điều này giúp doanh nghiệp tiết kiệm thời gian và chi phí gia công tiếp theo.
Nhờ khả năng gia công các vật liệu có độ cứng cao và tạo ra những chi tiết có hình dạng phức tạp, máy cắt dây EDM được ứng dụng trong nhiều lĩnh vực sản xuất hiện đại.
Đây là lĩnh vực ứng dụng phổ biến nhất của máy cắt dây EDM.
Máy được sử dụng để gia công:
Khả năng tạo các khe hẹp, góc nhỏ và biên dạng phức tạp giúp nâng cao độ chính xác của bộ khuôn và giảm thời gian gia công hoàn thiện.
Máy cắt dây EDM có thể sản xuất nhiều loại chi tiết yêu cầu dung sai rất nhỏ như:
Những sản phẩm này thường yêu cầu độ đồng đều cao để đảm bảo khả năng lắp ráp và vận hành ổn định.
Trong lĩnh vực hàng không, máy cắt dây EDM được sử dụng để gia công:
Đây đều là các vật liệu khó gia công bằng phương pháp cắt truyền thống.
Các sản phẩm như:
đòi hỏi độ chính xác rất cao. Máy cắt dây EDM giúp đáp ứng các tiêu chuẩn nghiêm ngặt về kích thước và chất lượng bề mặt.
Máy được sử dụng để gia công:
Nhờ khả năng tạo các biên dạng nhỏ và tinh xảo, công nghệ EDM đóng vai trò quan trọng trong ngành điện tử hiện đại.
Máy cắt dây EDM có thể gia công hiệu quả:
Đây là những vật liệu thường gây khó khăn cho các phương pháp gia công truyền thống.
|
Tiêu chí |
Máy cắt dây EDM |
Máy phay CNC |
|
Phương pháp gia công |
Phóng điện |
Dao cắt cơ khí |
|
Tiếp xúc với phôi |
Không |
Có |
|
Gia công vật liệu siêu cứng |
Rất tốt |
Hạn chế hơn |
|
Gia công biên dạng phức tạp |
Rất tốt |
Tốt |
|
Tốc độ gia công |
Chậm hơn |
Nhanh hơn |
|
Độ chính xác |
Rất cao |
Cao |
|
Chất lượng bề mặt |
Rất tốt |
Tốt |
Máy phay CNC phù hợp với các nguyên công cắt gọt thông thường, trong khi máy cắt dây EDM phát huy tối đa hiệu quả với các chi tiết có yêu cầu độ chính xác cao hoặc vật liệu khó gia công.
|
Tiêu chí |
Máy cắt dây EDM |
Máy cắt Laser |
|
Vật liệu gia công |
Chỉ vật liệu dẫn điện |
Kim loại và phi kim |
|
Độ chính xác |
Rất cao |
Cao |
|
Gia công vật liệu dày |
Tốt |
Phụ thuộc công suất laser |
|
Chất lượng mép cắt |
Rất đẹp |
Đẹp |
|
Gia công khuôn mẫu |
Rất phù hợp |
Ít phù hợp |
Mỗi công nghệ đều có thế mạnh riêng và cần được lựa chọn theo yêu cầu cụ thể của sản phẩm.
Để đầu tư hiệu quả, doanh nghiệp nên cân nhắc các yếu tố sau:
Cần làm rõ:
Kích thước bàn máy cần phù hợp với các chi tiết thường xuyên gia công, đồng thời có dự phòng cho nhu cầu mở rộng trong tương lai.
Nên ưu tiên các hệ điều khiển phổ biến như:
Điều này giúp việc vận hành, bảo trì và tìm kiếm linh kiện thay thế trở nên thuận tiện hơn.
Ngoài giá mua máy, doanh nghiệp cần tính đến các chi phí:
Việc tính toán tổng chi phí sở hữu (Total Cost of Ownership - TCO) sẽ giúp doanh nghiệp đầu tư hiệu quả hơn.
Đơn vị cung cấp cần có:
Đây là yếu tố quan trọng giúp thiết bị vận hành ổn định và giảm thời gian dừng máy.
Trong bối cảnh sản xuất thông minh, công nghệ EDM đang không ngừng được cải tiến với nhiều tính năng hiện đại như:
Những xu hướng này giúp doanh nghiệp nâng cao hiệu quả sản xuất và đáp ứng yêu cầu ngày càng cao của thị trường.
Là đơn vị hoạt động trong lĩnh vực máy CNC và thiết bị cơ khí, Công ty TNHH Phú Ngân mang đến các giải pháp toàn diện cho doanh nghiệp sản xuất và gia công cơ khí chính xác.
Phú Ngân cung cấp:
Bên cạnh việc cung cấp thiết bị, Phú Ngân còn hỗ trợ:
Với kinh nghiệm và đội ngũ kỹ thuật chuyên môn, Phú Ngân luôn đồng hành cùng doanh nghiệp trong quá trình đầu tư và khai thác hiệu quả hệ thống máy móc.
Có. Máy cắt dây EDM có thể gia công inox, thép, thép tôi cứng, titan và hầu hết các vật liệu dẫn điện.
Có. Dây điện cực được sử dụng một lần trong quá trình cắt và cần thay mới liên tục để đảm bảo chất lượng gia công.
Không. Công nghệ EDM chỉ áp dụng cho các vật liệu có khả năng dẫn điện.
Máy cắt dây EDM là lựa chọn phù hợp khi gia công vật liệu siêu cứng, các khe hẹp, biên dạng phức tạp hoặc chi tiết yêu cầu độ chính xác rất cao.
Chi phí vận hành phụ thuộc vào vật tư tiêu hao, điện năng và chế độ bảo dưỡng. Tuy nhiên, hiệu quả về chất lượng và độ chính xác thường bù đắp tốt khoản đầu tư này trong dài hạn.
Máy cắt dây EDM là giải pháp gia công hiện đại giúp doanh nghiệp tạo ra những chi tiết có độ chính xác cao, đặc biệt với các vật liệu cứng và biên dạng phức tạp. Nhờ nguyên lý gia công bằng tia lửa điện, công nghệ này hạn chế biến dạng, nâng cao chất lượng bề mặt và đáp ứng yêu cầu của nhiều ngành công nghiệp như khuôn mẫu, hàng không, y tế và điện tử.
Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp máy cắt dây EDM, máy xung điện EDM, máy phay CNC hoặc các thiết bị phục vụ gia công cơ khí chính xác, hãy liên hệ Công ty TNHH Phú Ngân để được tư vấn chi tiết và lựa chọn thiết bị phù hợp với nhu cầu sản xuất.
